設計范圍:
會議室長15.3M,寬為5.98M,高為2.48M,弧高為2.96M,會議桌面插座長為193mm,寬為150mm,面板寬為147mm,高為72mm,會議桌厚度為50mm。
會議室內音視頻系統主要由以下幾個子系統組成:
1) 音響系統
2) 手拉手會議系統
3) 中央控制系統
音響系統
本系統采用數字音頻處理器和調音臺相結合的方式根據不同的使用模式可以自由調整設備的組合來達到不同的效果。使用過程簡單,不需要專業音響人員來操作。所有操作模式都預先調試完成,編制在音頻處理器里。使用的時候,只需要切換音頻處理器上的模式按鈕就可以實現。大大簡便了操作人員的工作量,且使用簡單,不容易出現操作失誤,保證了使用時的可靠性和便捷性。

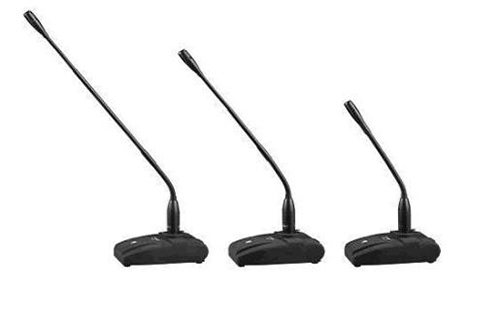

手拉手會議討論系統
會議系統采用模擬音頻傳輸和數字控制技術,可實現發言管理和視頻跟蹤等功能。我們設計的會議系統其特點如下:
n 具備發言人數限制及多種發言模式
n 可實現多種形式的投票表決
n 在脫離電腦時可實現表決功能
n 可實現最多11+1語種的同聲傳譯功能
n 可實現攝像機自動跟蹤功能
n 內置4x1視頻切換功能
n 主機與電腦采用TCP/IP連接方式
n 可實現會議系統的遠程控制,遠程診斷和升級
n 會議簽到系統和中央控制系統的無縫連接
n 多路實時錄音/錄像功能
n 系統軟件雙機熱備份及靈活的多房間配置
n 超強抗手機干擾能力
中央控制系統
多媒體會議室包括有音響,視頻和數字會議三種主系統,在盡量優化之后設備品種和數量依然是非常巨大的,如果用傳統的操作管理模式來使用這些設備可能需要一支龐大的技術隊伍,因此要一種更簡單更快速有效的管理系統,也就是讓技術人員盡可能方便快速的來操作系統,中央控制系統(中控)就是針對此方面設計應用的;通過數據連接,中控主機直接發送指令給受控設備,不管這臺機器在機房或是在遠離機房的會議室內,只要技術人員拿著無線觸摸屏都可以立即有效地控制系統設備。
控制系統是整個指揮系統的心臟,它用來管理控制整個指揮中心中的所有電氣系統。它將復雜的會議切換、設備控制集中到一起,使得原來的十分繁雜的設備控制變得簡單易用,并且不需要專門的學習就可以掌握,就可以靈活自如地去控制任何復雜的智能設備。
集中控制系統通過紅外、RS232、RS485、I/O、Relay等手段對會場內電氣設備進行控制,可以控制會場內的音頻系統、數字會議、投影機、電動幕、液晶顯示器等設備。
通常這種控制是通過觸摸屏方式提供給用戶,可以根據用戶的使用習慣挑選使用語言,用戶可以在觸摸屏上集中控制如DVD、攝像、大屏幕投影系統、數字會議系統及設備電源等,操作人員的勞動強度大大減輕了,管理復雜程度也極大的降低了。在智能系統控制下,只需輕按觸摸屏即可有條不紊地控制整個會議室內所有局面,如液晶顯示器的升降、打/關投影投放有關資料、音頻信號傳送、數字會討發言等等。
中央控制系統具有高技術、新科技,除行業中央控制擁有的輕按觸摸屏外,可以進行電腦控制和手動控制(在使用過程中輕按觸摸屏失效時可進行電腦控制,若電腦遇到中毒或死機時,可作用啟動應急手動操作進行完成中央控制系統的功能)。
系統設備選型原則
系統設備選型上,要做到:
選用國際知名的器材,以及有雄厚實力和絕對優秀技術支持能力的廠家、代理商,以保證設計指標的實現和系統工作的可靠性。
選用同類產品中技術最成熟、性能先進、使用可靠的產品型號,以保證器材和系統的先進性、成熟性。
選用高度智能化、高技術含量的產品,建立系統開放式的架構,以標準化和模塊化為設計要求,既便于系統的管理和維護使用,又可保持系統較長時間的先進性。
設計思路概述:
音頻擴聲系統的設計是基于滿足進行會議活動、學術報告順利并高質量的進行而服務的。此會議室音頻擴聲系統要進行語言、音樂等其它影音資料音頻信號的重播,在設計時重點考慮揚聲器的分布以及聲壓覆蓋的均勻,系統的互相信號的交流。做到各種音頻信號重播清晰而不混濁。隨著數字技術的發展,我們將傳統的技術與先進的數字技術結合起來,充分利用具有代表性的核心數字產品,使得整個擴聲系統融為一體,而真正營造出操作使用方便,性能先進穩定的科學的音頻系統。
配置說明:
揚聲器系統:選用世界一流品牌揚聲器系統(音色柔美細膩)。
數字音頻處理系統:選用數字音頻處理設備。
音源播、錄系統:選用國際、國內著名品牌。
本擴聲系統的再現聲音質量不僅要滿足客觀測試指標的要求,還要滿足主觀聽音評價要求,要采取主觀與客觀相結合的音質評價方法,使再現聲音在聽聞方面能夠符合舞臺的各種功能。為了達到這個目標,設計選用高指標的音響器材來完成這個系統工程,我們在這個系統里面,選用了世界知名公司的音箱器材,其目的在于依靠著名的器材,構筑最好的聲音基礎。

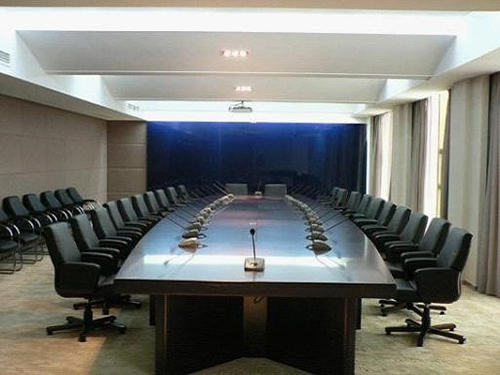

n 會議室
在會議室的擴聲系統中,我們在側面墻面上壁掛兩只主擴聲揚聲器(按左、右立體聲方式分布),采用了指向為60X60度的全頻音箱;能覆蓋整個會議室,這樣就為整個音響效果奠定良好的架構;會議時又能有效地提高聲場均勻度和語音清晰度。
因為大會議室場地較大,我們還在后場安排了8只4寸高保真吸頂音箱,使得后場的聽眾能夠清晰的聽到發言者的發言。
系統控制采用數字音頻處理器,實現調音臺、均衡器、壓限器、延時器、分頻等功能,一方面可以有效地提高系統的功能,另一方面可以方便進行設備排備和調校。例如:在進行音樂演出時要注重音樂動態和整體平衡,而在進行會議時動態就會很小,更注重語言清晰度,往往需要做中頻提升和AGC自動音量控制,這樣就造成了不同的使用狀況下,對房間均衡、壓限等調節不相同,甚至設備都不相同,如使用傳統設備就無法解決這個問題,數字音頻處理器通過軟件編程實現眾多傳統模擬所具有的功能,而其廣播級的處理能力又能簡化整個音響系統的外部連接,提高整個系統的層次,多種場景的預編程將智能化地真正實現多功能使用場合的不同功能轉換。
多媒體會議控制系統
隨著社會的不斷發展,信息交流和溝通也就變得越來越頻繁,越來越重要。各種視聽設備、投影設備,會議系統等開始進入各行各業?,F在的會議室、電化教學室等,已經不是以前的一張講臺一張椅子一個話筒了,取而代之的是各種先進的多媒體會議及教學設備,如:投影機、影碟機、錄像機、視頻展示臺、多媒體電腦、電動屏幕。一些大型會議室還配備了同聲傳譯系統、電子表決系統、大屏幕投影、多畫面切換系統等。多種設備的使用必定帶來煩雜的設備操作。如:要打開多種設備電源,要關閉燈光,要頻頻切換各種音視頻信號,要不斷切換投影畫面.....等等。中央控制系統能同時控制會議室、教室的各種資源,集中管理這些設備。
提供簡潔、強大的模塊化編程環境,可以根據用戶需要任意定制操作界面和控制流程,讓您在最短的時間內就可以成為控制系統的專家。
多媒體會議系統的組成:
網絡子系統、投影顯示系統、音響系統、監控系統、會議發言系統、房間環境系統和中央控制系統等組成。
系統功能:
1) 以中央控制主機為中心,無線觸摸屏為控制終端;
2) 通過主機上的RS232口控制投影機及投影機吊架,實現投影機升降、開關、信號選擇等功能;
3) 通過主機上的RS232口連接到攝像機的RS232控制口,通過無線觸摸屏控制攝像機轉動和圖象放大縮??;
4) 通過主機上的A-NET口連接AVTRONSYS PCI-8電源控制器,可以控制窗簾、燈光、投影幕布和設備電源,如筒燈的開/關;射燈的開/關;光管的開/關;或全開/全關等;
5) 通過主機上的RS232口連接AVTRONSYS調音模塊,使整個擴音設備可以任意調節音量的大??;
6) 通過控制A/V矩陣,可以實現將所有的音視頻信號切換到會議室的所有音視頻輸出設備上;通過控制RGB或VGA將多種信號切換到投影機。
7) 通過主機上的RS232口和會議系統RS232接口連接實現攝像機聯動控制功能。
8) 通過紅外口可以控制液晶電視、DVD等設備
9) 因為所有的設備都受到控制,所以能夠實現客戶所要求的對各個設備都進行控制;對燈光、影音系統進行預設及調整;根據需求可自定設計場景模式,一鍵式完成對整個房間環境、氣氛的改變,以自動適應當前的需要,如:會議前模式、會議模式、會議結束模式等。
會議前模式:當選擇會議前模式時,燈光、音響等設備打開,窗簾慢慢關閉;
會議模式:當選擇會議模式時,投影打開,降到適合的位置,投影幕打開,燈光關閉;
會議結束模式:當選擇會議結束模式時,關閉所有設備,窗簾打開,關閉系統電源。
用戶只需要坐在觸摸屏前,便可以直觀的操作整個會議系統。

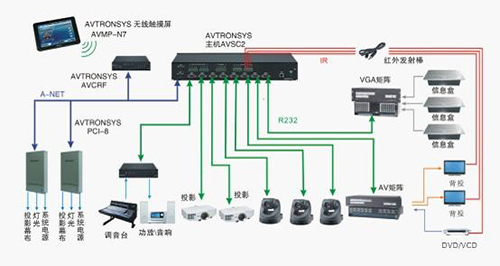

中控系統連接圖
會議控制系統特點:
復雜的應用系統使用簡單化
通過中央控制系統,應用系統中的所有設備都通過主控機進行控制,并通過觸摸屏進行操作,使得應用系統的控制、操作和切換簡單明了。使用Visual Panel Studio所見即所得的圖形設計軟件,能夠將復雜的應用邏輯轉換成人們熟悉的按鍵操作如“打開系統”、“體育臺”等。您只需在觸摸屏上操作,整個控制過程將變得前所未有的輕松。
應用系統智能化,提高資源使用率
有了中央控制系統,讓繁鎖的操作由控制系統自動處理,復雜的邏輯過程在后臺主控機中完成,盡量減少人為的干預和操作??刂葡到y提供的豐富的邏輯組件進行編程,整個系統將會變得更加人性化、智能化,大大提高了整個軟、硬件資源的使用效率。因此任何一個高質量的工程決不僅僅是眾多設備簡單的組合,因為有了控制系統,而使系統更智能,創造出更優的工程。
更好的協調工作,充分發揮各設備的效能
控制系統能夠根據用戶的應用需求,適時控制各設備的開關,功能的切換,并讓相關媒體、環境設備與應用場境進行智能,協調工作,達到最佳的應用效果。
極大的提高系統的可靠性和穩定性
使用控制系統的工程,從設備的布置,常用接口和線纜的安裝,我們都嚴格按照結構化布線和工程施工規范進行,并充分使用旁路設計、冗余設計;實現應急手動控制、多點控制;對所有設備電源進行智能電源管理等措施。這些措施能極大地提高系統的可靠性、穩定性。
系統運行有序化,操作簡單快捷
在整個系統中,由于媒體設備眾多,操作將變得繁瑣,使用者往往無所適從。有了控制系統,所有的功能都集中到了觸摸屏上,系統將會自動根據您的命令去執行相應的動作系列,包括任意并行或異步、定時或延時處理,能使系統中的設備按照實際應用邏輯有序化的工作。同時,我們可以根據實際應用要求,設置不同的功能、參數,即形成不同的功能模式,并將這些模式存貯起來,以便您隨時直接調用,如將預設的燈光亮度、音量大小以及室內溫度定義成“多云”模式等。
工程更符合用戶的需求
使用控制系統,整個控制流程、觸摸界面、模式預設等均支持任意定義。通常我們購買的設備都是通用的,而每個用戶的要求、應用場合都不一樣,有了控制系統,我們可以根據用戶的要求,對系統設備進行再創造,再設置,使系統設備的功能、參數、性能更符合用戶的要求。
實現應急指揮、控制、調度和切換,在最短的時間內處理突發事故
對于這些大型系統、設備往往成百上千,只有控制系統才能完成這些設備及這些設備之間的控制和調度功能。有了中央控制系統,您能夠根據事先設置好的程序,進行快速、靈活的切換和調度,實現應急指揮、緊急調度功能,在最快的時間內處理突發事故。
實現多點和遠程控制
通過使用Visual eControl Expert軟件,可以設計出通過互聯網進行遠程控制的系統。同時,我們整個系統的控制界面可以非常方便的集成到IE瀏覽器中,使用計算機瀏覽和控制整個系統就像使用觸摸屏一樣簡單和快捷。
實現遠程維護、管理和自動升級
通過Visual Manager Center 中央管理軟件,實現在線自動升級、遠程管理和遠程控制。對于工程商和用戶來說,隨著工程數量的增多,實現遠程維護和管理變得非常重要。由于所有主控設備都帶有網口,再配合中央管理軟件,您在辦公室中,就可以進行遠程編程、維護和管理。您能夠及時而最高效地解決用戶的問題。
網絡中控集中控制和后臺管理
傳統的中控系統缺乏網絡控制和后臺管理功能,不能實現對多個或數十個系統進行統一控制,維護成本高,成了維護人員的心病,控制系統專門為網絡控制市場需求量身定制,解決您的后顧之憂。
智能控制技術
智能控制系統設備是在傳統多媒體控制系統概念的基礎上,智能了代表當今科技前沿技術的嵌入式片上系統(Soc),嵌入式實時操作系統、網絡與通訊、工業總線控制、人機工程學,智能觸摸屏、智能電源管理、液晶顯示、無線和遠程控制等眾多學科的技術成果,產品從2003年推出至今,在多媒體控制領域產生了巨大影響,代表了當今多媒體控制技術的潮流和發展方向。

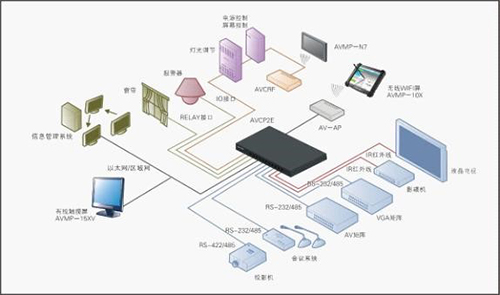

控制原理結構圖
倡導“無縫、智能”互聯互控的新概念,所有主控設備和觸摸顯示設備及部分外圍設備都自帶網絡接口并實現了TCP/IP協議,這就解決了傳統的多媒體控制系統不能連網的問題,在互聯網技術席卷全球的今天,實現了多媒體控制系統真正意義上的集中控制和遠程控制的概念。
功能強大、應用廣泛、使用靈活;用戶通過可視化的編程系統Visual Logic Designer和Visual Panel Studio,能夠根據用戶的控制意愿和控制邏輯實現智能、遠程控制,系統適用于從簡單的單個會議室到多個實時控制指揮中心的復雜控制。
按照工業標準設計防震、寬溫;具有高靠性、容易擴展、維護簡便;適用于多媒體應用的眾多領域。
由于采用嵌入式控制操作系統,除了完成多媒體設備和環境設備的控制外,能夠無縫地與客戶的的應用系統集成;實現控制與應用的完美結合,提高效率。

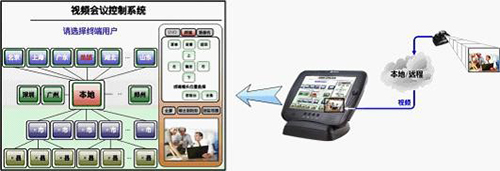

豐富的控制界面
用戶可以通過彩色無線觸摸屏,有線觸摸屏,有線面板,計算機,PDA,手機GPRS來對設備進行智能集中控制及管理。
超大容量、支持動畫和視頻的手持觸摸屏
視頻輸入示意圖
擴展性強,豐富的控制接口
提供涵蓋所有專業的控制接口中,包括常見的紅外,串口,繼電器,I/O口,模擬數字音量控制接口中,為系統提供完整的專業觖決方案。
靈活的編程軟件
提供簡潔、強大的模塊化編程環境,可以根據用戶需要任意定制操作界面和控制流程。
可靠及穩定性
允許全年每天24小連續開機運行,任何時候斷電都不會對中控程序造成損壞,保證了系統的穩定性。
網絡控制
控制系統可以通過內部總線或網絡進行級聯,從而實現內部系統和整個網絡的資源共享和網絡控制。
開放及兼容性
1. 支持樓宇自控等第三方應用系統接口
提供功能強大的二次開發平臺,提供標準協議和接口;支持樓宇自控等第三方應用系統,為第三方應用系統提供直觀、簡捷的顯示和操作平臺。提高系統的應用效果。如AVTRONSYS(艾維創)控制系統提供歐洲標準總線EIB,能夠集成于ABB和SIMENS的樓宇控制系統中。
2. 能夠與用戶其它子系統實現無縫連接
控制系統能夠與物業管理系統、安防、門禁等智能子系統實現無縫智能,統一操作界面,統一管理手段,使繁雜管理和操控簡單化,極大地提高了整個系統的智能性和安全性。
系統配置清單:
六樓會議室音視頻系統 | |||
序號 | 名稱 | 數量 | 單位 |
音視頻系統: | |||
1 | 調音臺 | 1 | 臺 |
2 | 圖示均衡器 | 1 | 臺 |
3 | 音頻數字處理器 | 1 | 臺 |
4 | 音箱 | 2 | 只 |
5 | 音箱功放 | 1 | 臺 |
6 | 高保真吸頂音箱 | 8 | 只 |
7 | 音箱功放 | 1 | 臺 |
8 | 無線手持話筒 | 2 | 套 |
9 | VGA矩陣 | 1 | 臺 |
10 | 投影儀 | 1 | 臺 |
11 | 攝像機 | 2 | 臺 |
12 | 液晶電視 | 1 | 臺 |
13 | 電源時序器 | 1 | 臺 |
14 | 線材輔材 | 1 | 項 |
15 | 音箱支架 | 2 | 副 |
16 | 機柜 | 1 | 個 |
手拉手會議系統(帶攝像跟蹤): | |||
1 | 控制與電源供應主機 | 1 | 臺 |
2 | 主席機 | 1 | 臺 |
3 | 代表機 | 12 | 臺 |
4 | 基礎軟件 | 1 | 套 |
5 | 延長線 | 1 | 根 |
中控設備: | |||
1 | 無線觸摸屏 | 1 | 臺 |
2 | 無線接收器 | 1 | 臺 |
3 | 可編程控制主機 | 1 | 臺 |
4 | 編程軟件 | 1 | 臺 |
5 | AV矩陣 | 1 | 臺 |
6 | 線材輔材 | 1 | 項 |

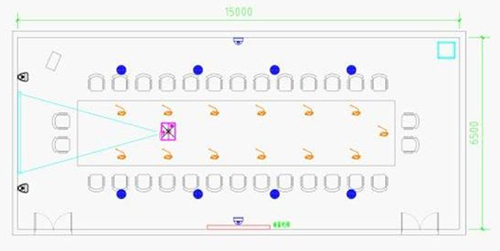

點位布置圖:
